Indkøb af facadebeklædningssystem: Nøgleparametre, der skal inkluderes i RFQ-dokumenter

At shortliste en facadebeklædningssystemleverandør uden fuldstændig tilbudsanmodning er den dyreste genvej ved facadeindkøb. På et kommercielt kystprojekt sammenlignede en entreprenør tre næsten identiske tilbud på naturstensbeklædningsbeslag og valgte den laveste pris; delene ankom i zinkbelagt stål i stedet for 304 rustfri kvalitet i strukturtegningerne, og rustfarvning opstod inden for seks år. Jiangsu Aozheng Metal Products Co., Ltd., en producent af indstøbte ankerkanaler, beklædningsstøttebeslag, underskårne ankre og præfabrikerede betonfikseringstilbehør, ser dette mønster gentage sig, hver gang en RFQ udelader tekniske parametre. Denne artikel definerer de målepunkter, der hører hjemme i ethvert facadebeklædningssystem RFQ, fra belastningsværdier og materialekvaliteter til justeringstolerancer og dokumentationskrav.

RFQ konverterer projektkrav til leverandørforpligtelser

En RFQ er den tekniske kontraktgrundlinje for en beklædningspakke. Hver parameter, du udelader, er en beslutning, din leverandør vil tage for dig, normalt i retning af lavere produktionsomkostninger.

Produktionsafdelinger kan kun producere, hvad tilbudsdokumentet definerer. Hvis RFQ ikke angiver en rustfri stålkvalitet, vil leverandøren prissætte den kvalitet, der vinder ordren, ikke den karakter, bygningen har brug for. Den samme logik gælder for beslagsgeometri, belægningstykkelse, testrapporter og emballage.

• Strukturelle belastninger og nødvendige modstande
• Materialekvalitet og overfladebeskyttelsessystem
• Geometri, justeringsområde og grænsefladedimensioner
• Underlagets tilstand og installationsmetode
• Dokumentations-, test- og sporbarhedsforpligtelser

Strukturelle og belastningsparametre

Belastningsværdier skal skrives som tal med enheder, ikke som kvalitative beskrivelser såsom tung eller standard. RFQ skal angive, hvilken modstand der ønskes: karakteristisk styrke eller designmodstand, og under hvilken sikkerhedsfaktor.

Egenlast inkluderer den fulde panelvægt, beslagets egenvægt og eventuel isoleringsopbygning bag beklædningen. Vindbelastning, ofte den styrende belastning på højhusfacader, skal angives som tryk eller sug i kilopascal for hver facadezone. Krav til seismiske og termiske bevægelser afgør, om støttesystemet har brug for slidsede huller eller glideforbindelser. Afbøjningsgrænser, ofte udtrykt som en brøkdel af spændvidden, såsom L/200, beskytter panelsamlingens geometri.

Justerbart L-vinkelbeslag i rustfrit stål til beklædningssystemer Præcisionskonstrueret 3-akset justerbart beslag til ventilerede facader, fås i AISI 304 eller 316L, belastningsklassificeret op til 12 kN, kompenserer for uregelmæssigheder i underlaget og termiske bevægelser. Se produkt →

Materialekvalitet og overfladebeskyttelse

Materialekvalitet er en holdbarhedsforpligtelse. At udskyde denne beslutning til efter RFQ-stadiet garanterer næsten substitution, fordi prispresset presser leverandøren mod den billigste legering eller belægning, der stadig opfylder de skrevne ord.

Rustfrit stål kvaliteterne 304 og 316 er de to mest almindelige valg til facadebeklædningsbeslag og ankerkanaler. Grade 316 tilføjer molybdæn, som forbedrer kloridresistens og gør det til standard for kystnære og afisningssaltmiljøer. Varmgalvaniseret (HDG) stål bærer typisk en zinkbelægning på 70 til 85 mikrometer og passer til industrielle eller fugtfattige indlandsprojekter. Forzinkede el-galvaniserede dele er hovedsageligt beregnet til indvendige eller midlertidigt beskyttede forhold og rust hurtigt i facadens fugtighedscyklusser.

Materialevalg bør kontrolleres i forhold til eksponeringszonen, før kuverten udbydes. En praktisk guide til valg af beklædningsbeslag i rustfrit stål omsætter eksponeringsforhold til karakterbeslutninger og belastningstjek.

Geometri, justeringsområde og grænsefladedimensioner

Geometri afgør, om et beslag overhovedet kan monteres. Justeringsområde afgør, om det kan justeres på stedet.

Paneltykkelsen styrer slidsbredden eller snitdybden af ​​støtten. Naturstenspaneler fra 20 til 30 millimeter, keramiske fliser fra 10 til 18 millimeter og aluminiumskompositpaneler fra 3 til 6 millimeter har hver især brug for et forskelligt grebsområde. RFQ bør også angive beslagets benlængde, slidsstigning og kompatibilitet af gevinddele med den valgte ankerkanal eller T-bolt. Indstøbte positioner er aldrig perfekte, så angiv det nødvendige justeringsområde i både den lodrette og vandrette akse i millimeter, og bekræft, om beslaget giver det gennem slidsede huller eller gevindindsatser.

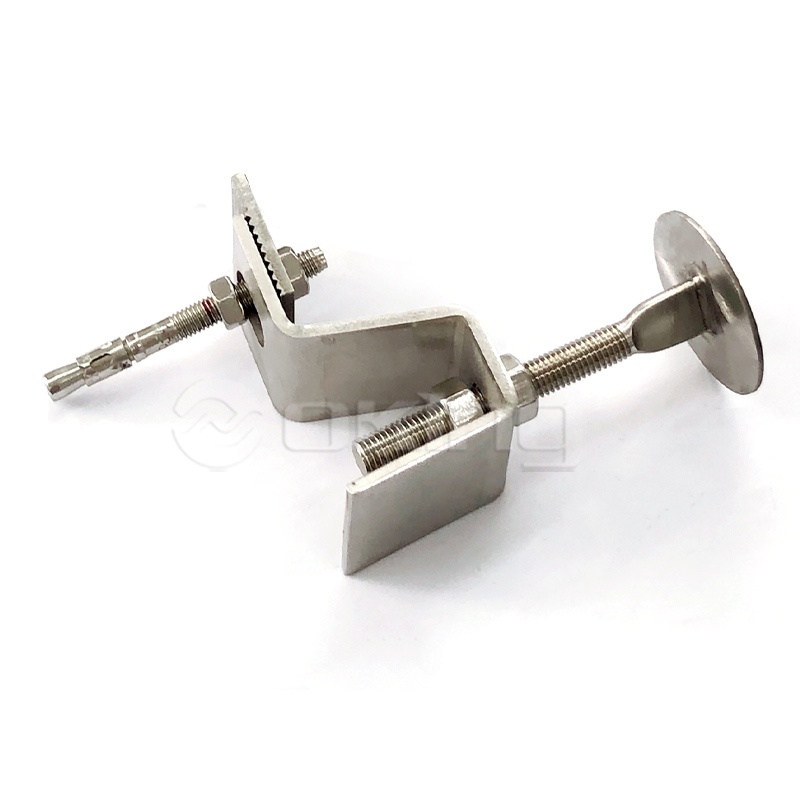

Rustfrit stål Z-anker til stengardinvægsystemer Sammenlåsende Z-formede beslag giver sikker fastgørelse til sten- og flisebeklædning, der modstår vindbelastninger og seismiske kræfter. Velegnet til ujævne underlag, der kræver feltjustering. Se produkt →

Underlagets tilstand og installationsmetode

Indstøbte og efterinstallerede fikseringssystemer besvarer forskellige strukturelle spørgsmål. RFQ skal angive, hvilket system designet forudsætter, fordi udskiftning af det ene med det andet ændrer belastningsadfærd, kantafstande og installationsrækkefølge.

Indstøbte ankerkanaler indstøbes i beton før udstøbning og er den foretrukne løsning til tunge sten-, terracotta- og præfabrikerede betonfacader. Efterinstalleret ekspansion, underskæring og kemiske ankre tilføjes senere; underskårne ankre er det sædvanlige valg til revnet beton og seismiske områder. RFQ bør navngive betonstyrkeklassen, for eksempel C25/30, elementtykkelsen, kant- og afstandsafstande og den påkrævede ydeevnekategori for revnet eller urevnet beton.

• Betonkvalitet og minimumselementtykkelse
• Kantafstand og ankerafstand
• Revnet eller urevnet betonklassificering
• Boremetode og tilladt udstyr
• Brand eller seismisk ydeevnekategori

Varmgalvaniseret indstøbt ankerkanal Indstøbt kanal til tunge facader, fås i varmvalsede og koldvalsede profiler med forskellige størrelser og belastningsklasser. Velegnet til revnet beton og seismiske områder, hvilket giver justerbar forankring. Se produkt →

Valg af kanal afhænger af profiltype, materiale og forankringsgeometri. Vejledning vedr hvordan man vælger en indstøbt ankerkanal dækker varmtvalsede versus koldvalsede forskelle og de udvælgelseskriterier, der hører hjemme i din RFQ.

Overholdelse, dokumentation og leveringskrav

Et tilbud uden materialecertifikater og testrapporter er en pris, ikke et tilbud. RFQ bør angive de dokumenter, der beviser, at produktet vil opføre sig som citeret og gøre deres levering til en betingelse for accept.

Sporbarhed knytter det leverede parti til dets produktionsdato og materialehistorik. Uden det kan et defekt anker ikke identificeres eller inspiceres, mens facaden stadig er i drift.

1. Materialecertifikater for hver kvalitet, der anvendes i beslaget eller kanalen
2. Belastningstest eller statisk beregningsrapport med definerede sikkerhedsfaktorer
3. Dimensionel inspektionsrapport, der bekræfter de angivne tolerancer
4. Belægningstykkelse eller overfladebehandling verifikation
5. Emballage, mærkning og incoterms for eksportleverancen

En komplet RFQ er det billigste kvalitetskontrolinstrument på et facadeprojekt. Det konverterer en arkitektonisk idé til håndhævelige leverandørforpligtelser og forhindrer de materiale- og geometrisubstitutioner, der forårsager de fleste beklædningsfejl.

Ofte stillede spørgsmål om indkøb af facadebeklædningssystem

Hvilke parametre mangler oftest i RFQ'er for facadebeklædning?

Materialekvalitet og justeringstolerance er de to mest almindelige udeladelser. Mange tilbudsanmodninger nævner en beslagstype, men ikke den rustfrie stålkvalitet eller det tilladte justeringsområde på stedet, hvilket giver leverandørerne frihed til at tilbyde dele, der er billigere at fremstille i stedet for dele, der matcher strukturen.

Skal RFQ specificere en rustfri stålkvalitet for hvert beklædningsbeslag?

Hvert beslag har brug for en defineret materialebeslutning, men svaret er ikke altid rustfrit stål. Varmgalvaniserede beslag kan være teknisk passende i tørre indre forhold, mens kyst- og industrifacader normalt kræver 304 eller 316 rustfri. I RFQ skal karakteren angives eksplicit, så alle citater sammenlignes på samme grundlag.

Hvordan kan en køber verificere de belastningsdata, en leverandør leverer?

Spørg efter grundlaget for de angivne værdier. Et pålideligt RFQ-svar inkluderer en testrapport, en beregningsnotat eller den standard, produktet blev testet til, og det adskiller tydeligt karakteristiske værdier fra designmodstand. Hvis en leverandør ikke kan fremlægge dette bevis, skal den angivne belastningsværdi behandles som ubekræftet.

Hvad skal en tilbudsanmodning for indstøbte ankerkanaler indeholde?

Profiltypen (varm- eller koldvalset), materialekvalitet, kanalængde, forankringsdetalje, kompatibel T-boltstørrelse, belastningsretning og kantafstande, betonstyrkeklasse og korrosionsbeskyttelse. Tilsammen bestemmer disse parametre, om kanalen kan installeres og forankres med den modstand, designet forventer.
