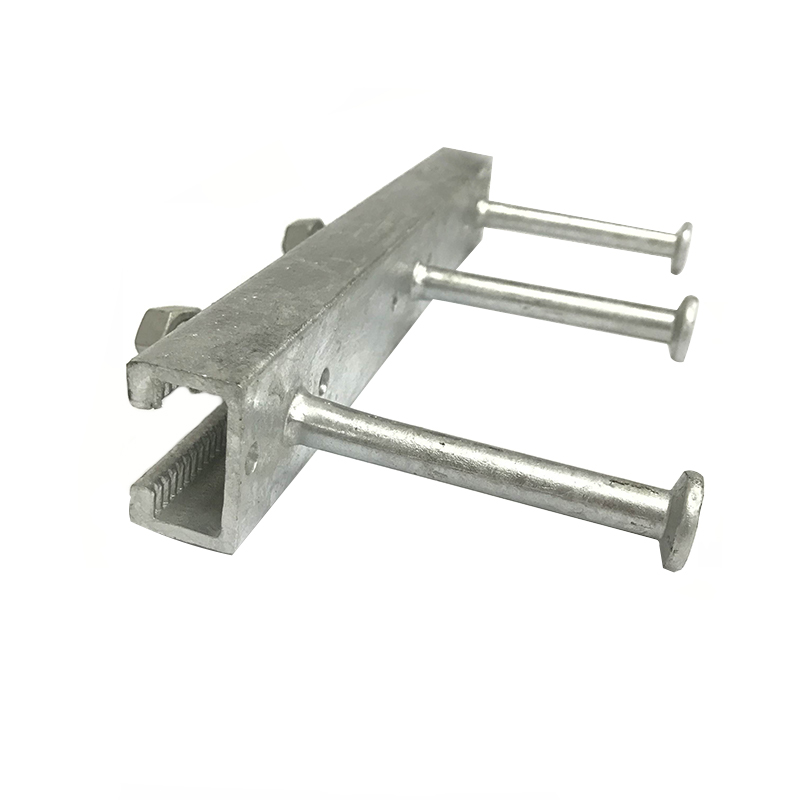

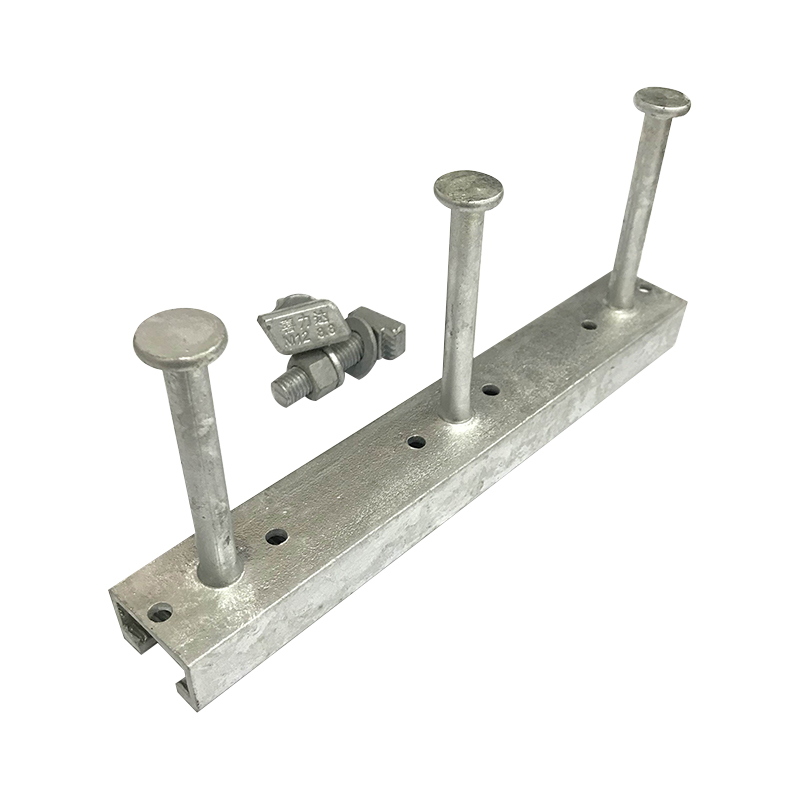

Hot Roll Anchor Channel

Varmvalseankerkanal er et vigtigt stålmateriale, der i vid udstrækning anvendes i bygninger, broer, veje og andre anlægskonstruktioner. Den er fremstillet ved en varmvalseproces og har høj styrke, høj sejhed og god træthedsmodstand. Det kan effektivt modstå og sprede spændingen og trykket i strukturen. Det varmvalsede ankerkanalstål har en unik tværsnitsform og er designet med en speciel ankerrille for at lette tæt integration med beton eller andre konstruktionsmaterialer og give pålidelige forankringseffekter. Den har mekaniske egenskaber og praktisk konstruktionsydelse.

Få et tilbud

Tidligere：Svejsningsankerkanal Næste：Kold rulle støbt i anker

parameter
Kontakt os

Identifikationsværdier
Profil		72/48	72/49	55/42	52/34	54/33	50/30P	49/30	40/22P	40/25	38/17	HTA-CE 28/15
Type		varmvalset	koldvalset	varmvalset	varmvalset	koldvalset	varmvalset	koldvalset	varmvalset	koldvalset	koldvalset	koldvalset
Geometri HALFEN kanaler HTA-CE
Bemærk: Overhold monteringshøjden h _inst

Materiale	Stål
	A4
	HCR
Bolte		72/48	72/48	50/30	50/30	50/30	50/30	50/30	40/22	40/22	38/17	HS 28/15
Tråde		M20 - M30	M20 - M30	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M16	M10 - M16	M10 - M16	M6 - M12
S _SIb [mm]		129	129	109	88	88	98	81	79	65	52	42
Profil load capacity
N _Rd,s,I [kN]		55.6	55.6	44.4	36.1	30.6	21.7	17.2	19.4	11.1	10.0	5.0
V _Rd,s,I [kN]		72.2	55.6	57.8	39.7	30.6	22.4	17.2	19.4	11.1	10.0	5.0
M _Rd,s,flex [Nm]	Stål	7472	-	5606	2933	2595	2437	1455	1208	956	504	276
M _Rd,s,flex [Nm]	NR	7630	7493	-	2996	2595	2743	1485	1358	931	516	282
Geometri
h _inst [mm]①②		(191)	(193)	182 (185)	162 (164)	161 (164)	112 (161)	103 (101)	97 (154)	89 (89)	81 (82)	50 (79)
b _ch [mm]		72	72	54.5	52.5	54	49	50	39.5	40	38	28.0
h _ch [mm]		48.5	49	42	33.5	33	30	30	23	25	17.5	15.25
l _y [mm ⁴ ]	Stål	349721	293579	187464	93262	72079	52575	41827	19859	20570	8547	4060
l _y [mm ⁴ ]	NR	349721	293579	187464	93262	72079	52575	41827	19859	19097	8547	4060
h _ef [mm]		179	179	175	155	155	106	94	91	79	76	45
C _min [mm]		150	150	100	100	100	75	75	50	50	50	40

Tekniske specifikationer og teknisk vejledning til Hot Roll Anchor Channel

Varmvalseankerkanal er en koldformet C-formet stålprofil fremstillet gennem en højtemperaturvalseproces, designet til at give et pålideligt strukturelt forbindelsespunkt i armerede betonelementer. I modsætning til traditionelle boremetoder støbes disse kanaler direkte ind i betonen, hvilket skaber en planmonteret fastgørelsesflade. Varmvalseprocessen sikrer en homogen kornstruktur i hele stålprofilen, hvilket væsentligt forbedrer kanalens mekaniske bæreevne og udmattelsesmodstand. Dette produkt tjener som den primære grænseflade til kraftig fastgørelse af gardinvægge, elevatorstyreskinner og mekaniske hjælpestøtter i store infrastrukturprojekter.

Kerne tekniske fordele

Strukturel integritet: Varmvalseprocessen eliminerer interne spændinger og giver en ensartet materialetykkelse, hvilket giver mulighed for høje langsgående og tværgående belastningskapaciteter.
Dynamisk belastningsydelse: Konstrueret til at modstå seismiske aktiviteter og højfrekvente vibrationer, hvilket gør den velegnet til transportinfrastruktur og industrielle faciliteter.
Ikke-destruktiv integration: Ved at eliminere behovet for efterinstallationsboring bevarer kanalen integriteten af betonarmeringsstængerne og forhindrer mikrorevner i underlaget.
Korrosionsbestandighed: Typisk afsluttet med Hot-Dip Galvanization (HDG) til en minimumstykkelse på 50-80 mikron, hvilket sikrer langtidsholdbarhed i eksterne eller fugtige miljøer.

Nøgle produktfunktioner

Feature	Specifikation/Detalje
Materialekvalitet	Kulstofstål (S235JR eller S355J2) eller rustfrit stål (A4/316)
Fremstillingsproces	Varmvalset stålprofil med påsvejste T-bolte eller I-ankre
Indlæsningsretning	I stand til at overføre spænding og tværgående forskydningsbelastning
Installationstype	Indstøbt med skumfyldstof for at forhindre betonindtrængning
Justeringsområde	Kontinuerlig længdejustering langs kanalaksen

Primære applikationsscenarier

Gardinvægsystemer: Fastgørelse af aluminiums- eller stenfacadebeslag til kanten af betongulvplader.
Installation af elevator og rulletrappe: Fastgørelse af styreskinnebeslag og tungt maskineri inde i liftskakten.
Tunnel- og broteknik: Understøttelse af køreledningssystemer, forsyningsrør og ventilationsudstyr.
Industriel anlægskonstruktion: Montering af kranskinner og tunge rørstativer til søjler af armeret beton.

Installations- og sikkerhedsprotokoller

Positionering og fiksering

Ankerkanaler skal fastgøres forsvarligt til forskallingen eller armeringsburet ved hjælp af søm eller bindetråde før betonstøbning. Det er vigtigt at sikre, at kanalfladen flugter med den endelige betonoverflade for at muliggøre korrekt T-boltindføring.

T-bolt udnyttelse

Brug kun matchende T-bolte, der er specificeret til den specifikke kanalprofilstørrelse. Sørg for, at T-bolten er drejet 90 grader efter indsættelse og spændt til producentens specificerede momentindstilling for at opnå fuld belastningskapacitet.

Opbevaring og håndtering

Kanaler bør opbevares i et tørt, ventileret miljø for at forhindre overfladeoxidation før støbning. Undgå mekaniske stød under transport, der kan deformere kanallæberne, da dette vil hindre den jævne bevægelse af fastgørelsesbolte.
