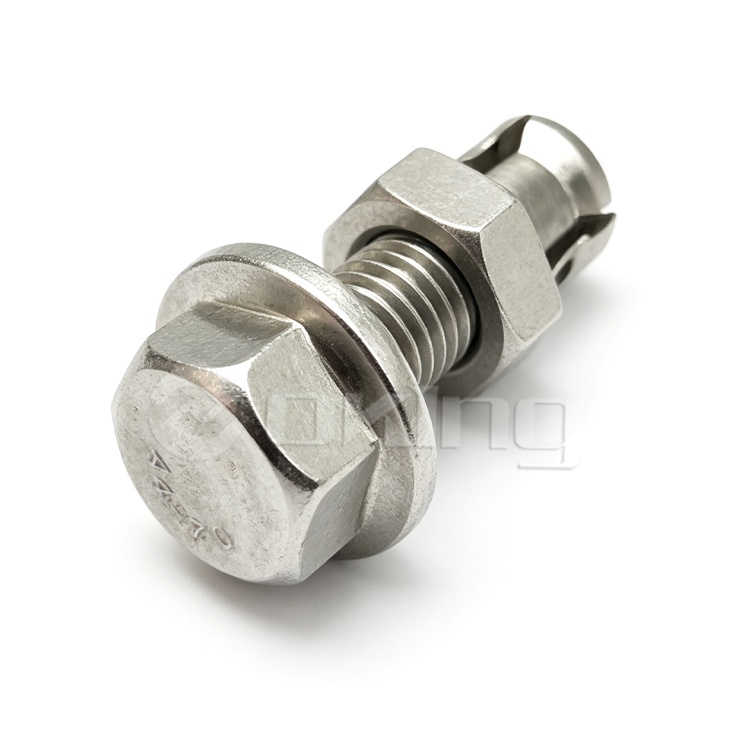

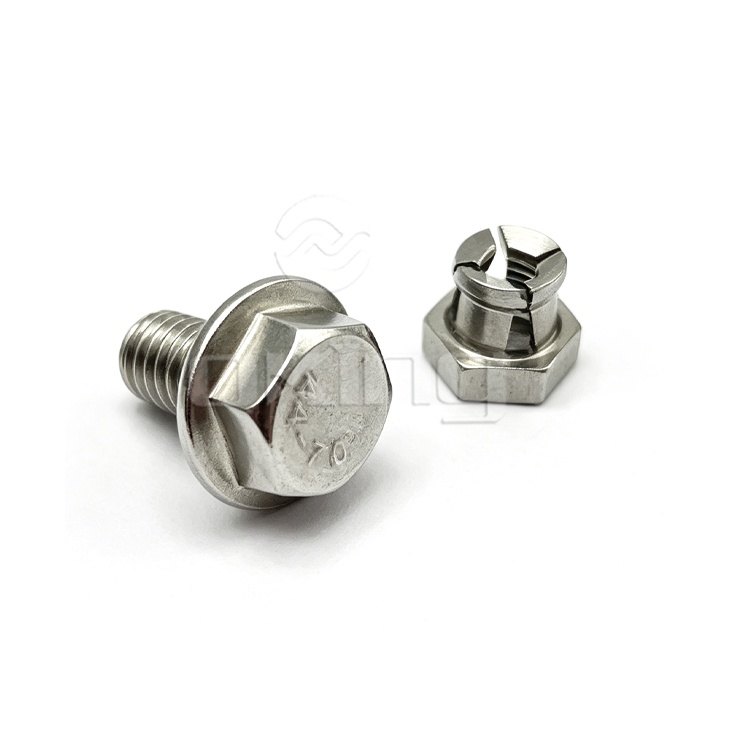

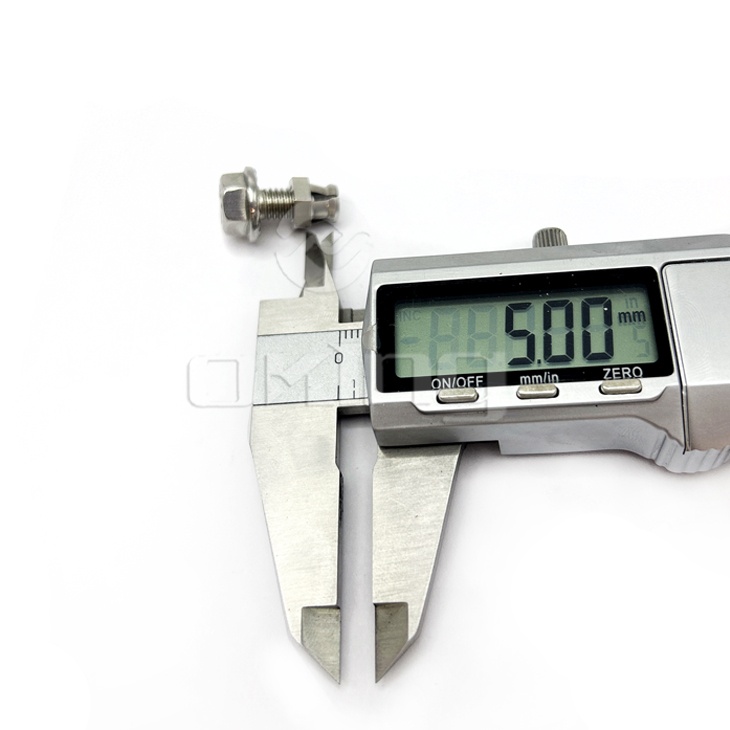

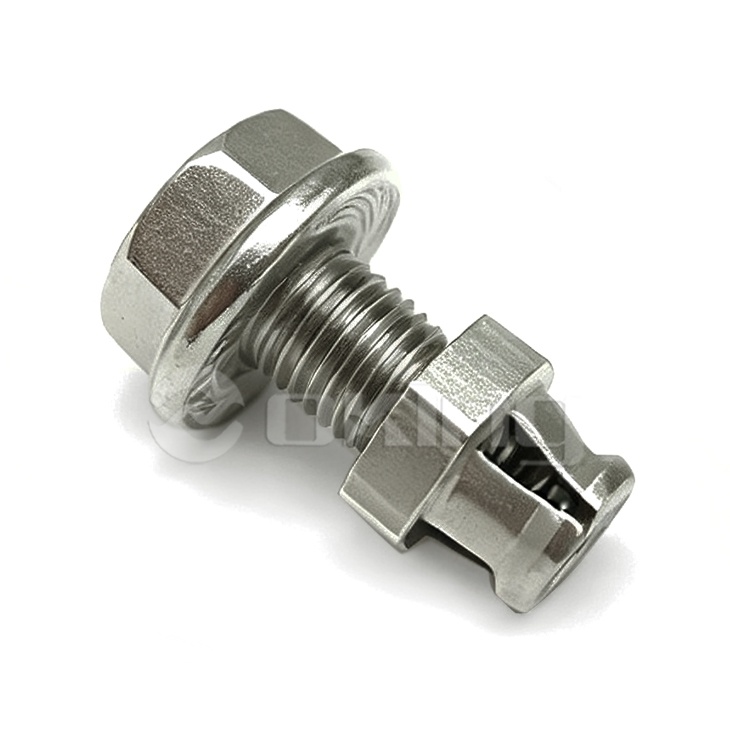

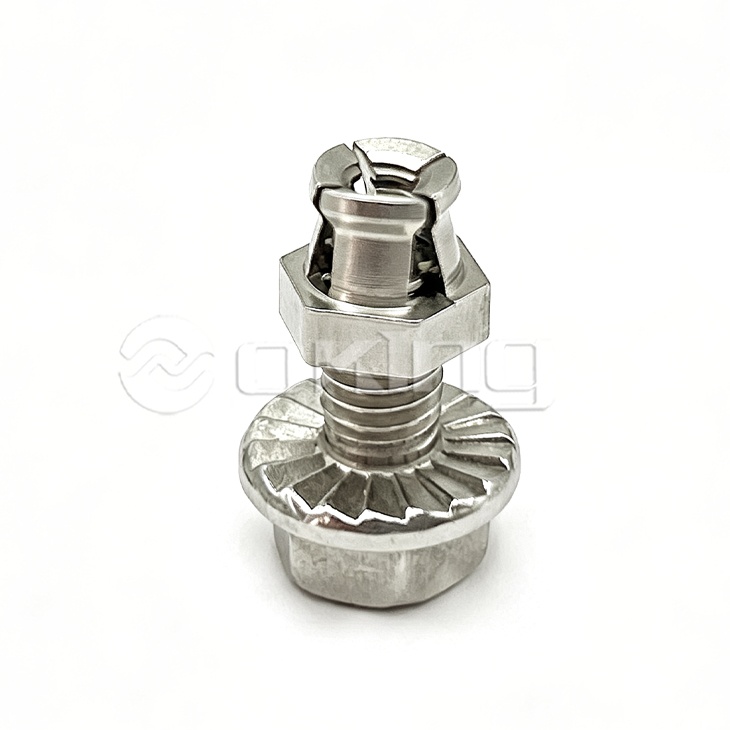

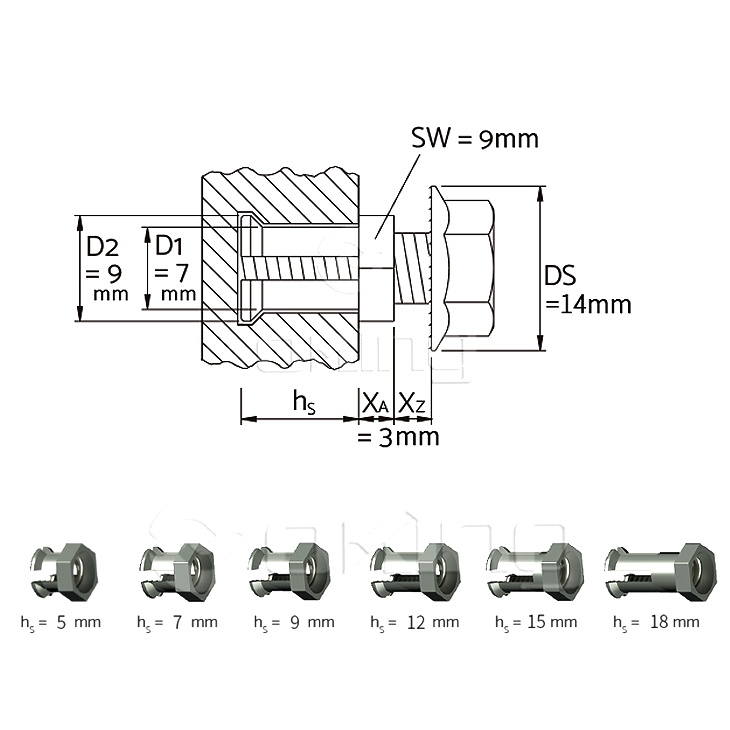

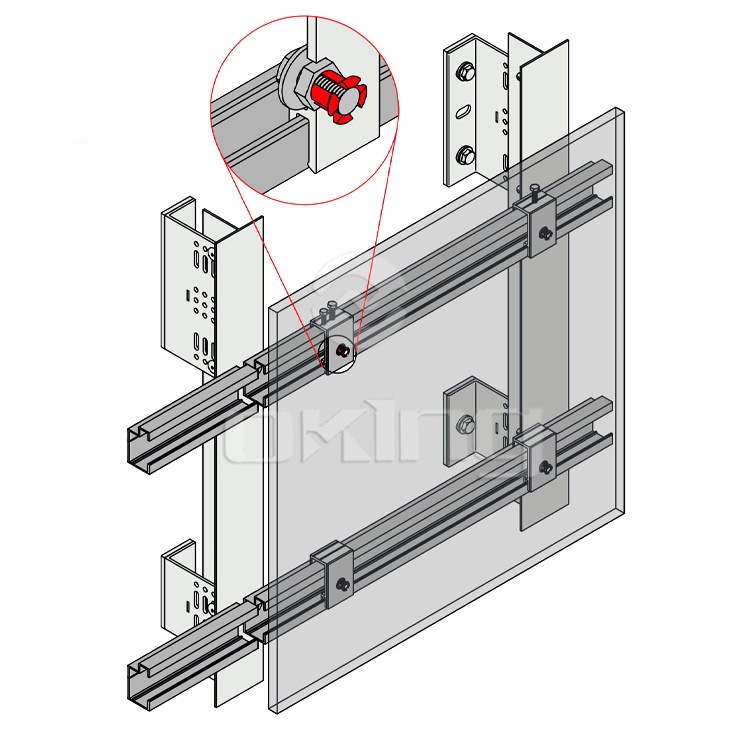

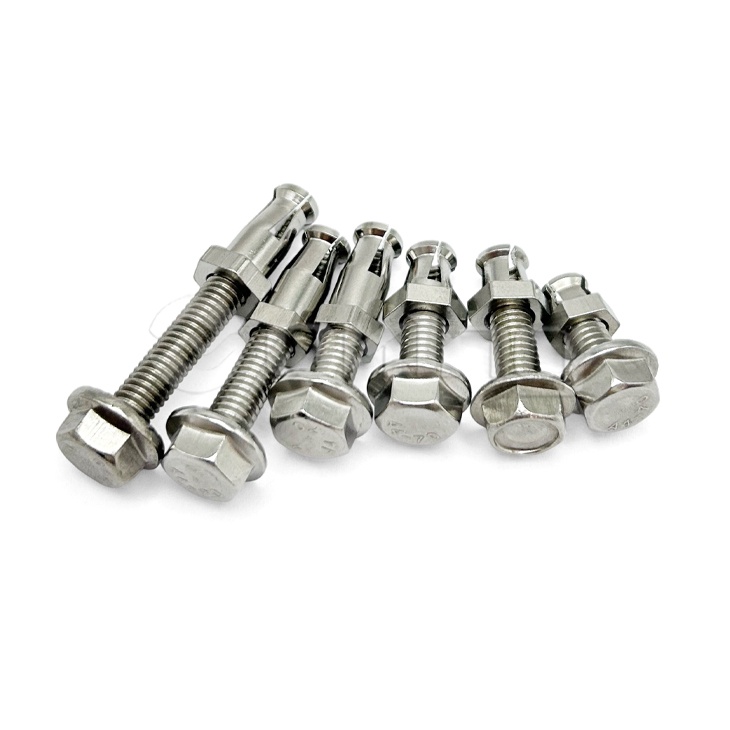

AOZ rustfrit stål M6x5mm underskæringsankre, Hinterschnittanker til underskæringsfikseringssystemer

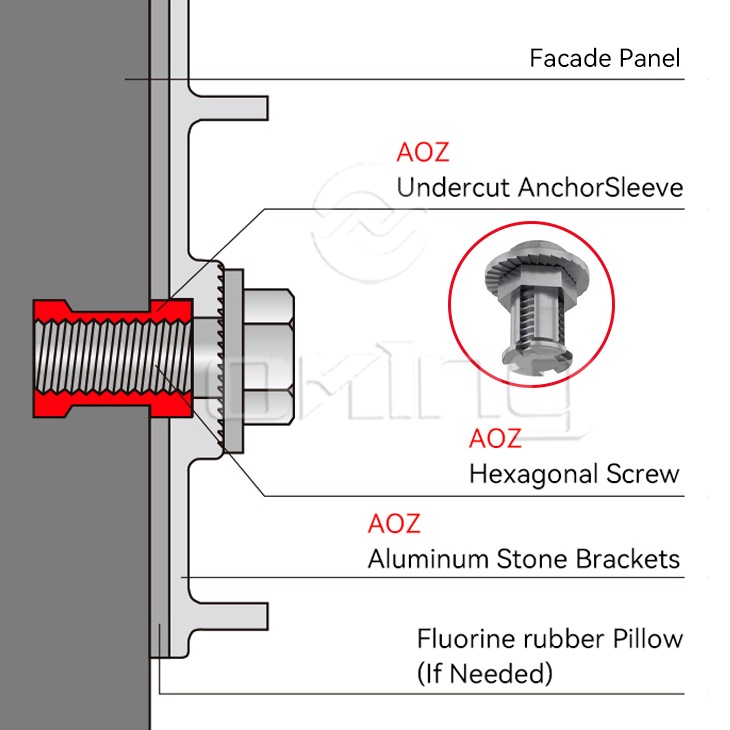

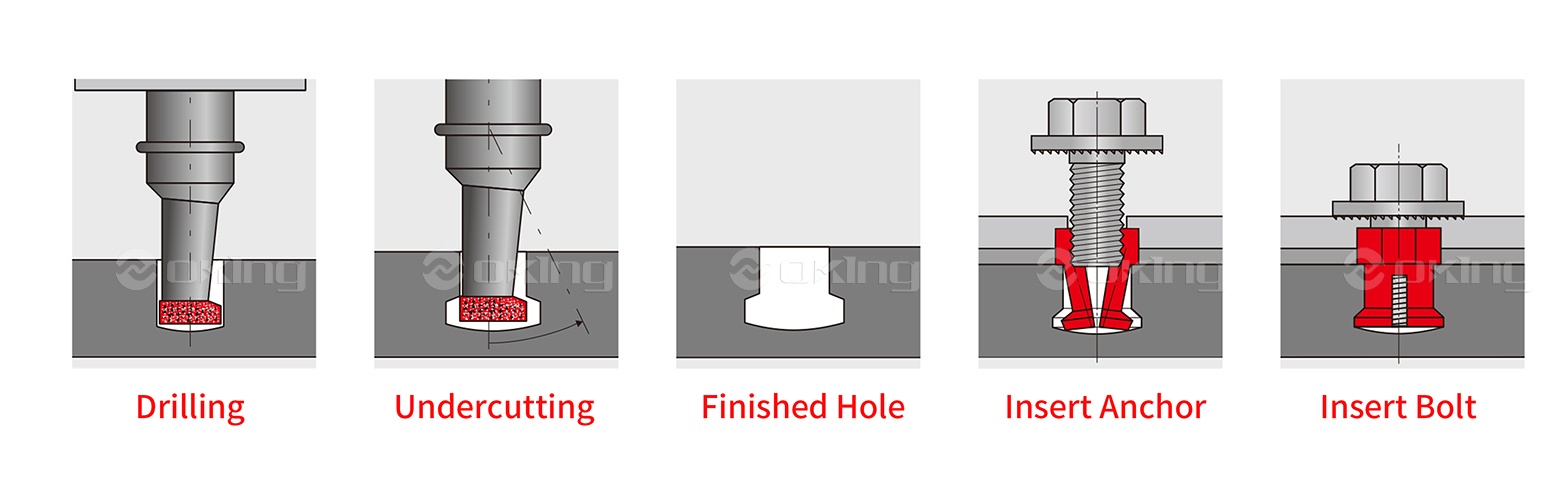

Indskruede underskårne ankre er en sofistikeret og pålidelig fastgørelsesløsning, især værdsat i konstruktion for deres høje ydeevne i krævende applikationer. Denne guide vil dykke ned i deres mekanik, installation, ydeevne og optimale anvendelsesmuligheder. Hvad er en Indskruet underskæringsanker ? A indskruet underskåret anker er et mekanisk anker, der skaber en sammenlåsning med basismaterialet ved at danne en "underskåret" profil i det borede hul. I modsætning til ekspansionsankre, der er afhængige af friktion, henter underskårne ankre deres holdekraft fra en positiv mekanisk forbindelse. Struktur og arbejdsprincip Ankeret består typisk af en fundet stang eller skrue med en specialiseret spids og en matchende muffe eller ekspansionselement. Under installationen skabes et forboret hul, ofte med et pilotbor efterfulgt af et underskæringsværktøj. Når ankeret er skruet ind i hullet, udvides eller skærer spidsen sig ind i basismaterialet, hvilket skaber en omvendt kegleform eller en "underskæring". Denne unikke form låser ankeret fast i betonen eller murværket, hvilket giver enestående modstand mod udtræksbelastninger. Anvendelige materialer Indskruede underskårne ankre er primært designet til brug i tætte, solide materialer. De bruges mest i beton (både revnet og ikke-revnet) og visse typer af murværk . Deres design gør dem særligt effektive i applikationer, hvor integriteten af ​​basismaterialet er kritisk. Sammenligning med andre ankre Kileankre: Disse er ekspansionsankre, der er afhængige af friktion. Selvom de er effektive til mange applikationer, kan de udøve en betydelig belastning på basismaterialet og er mindre egnede til dynamiske belastninger eller tæt-kantede installationer sammenlignet med underskårne ankre. Drop-in ankre: Disse er også ekspansionsankre, der bruges typisk til lettere belastninger. De tilbyder mindre udtræksstyrke end skruet underskårne ankre og anbefales generelt ikke til tunge eller seismiske applikationer. Indskruede underskårne ankre tilbyder overlegen ydeevne med hensyn til belastningskapacitet, reduceret kantafstandskrav og egnethed til dynamiske og seismiske belastninger på grund af deres positive mekaniske sammenlåsning. Sådan installeres et skruet underskæringsanker Korrekt installation er afgørende for at sikre den optimale ydeevne af et indskruet underskæringsanker. Nødvendige værktøjer Borehammer: Til at skabe det indledende pilothul. Underskærende bor: En specialbit designet til at skabe den underskårne profil i bunden af hullet. Hulrensningsværktøj: Børst og støvsug for at fjerne snavs fra det borede hul. Momentnøgle: For at sikre, at ankere er spændt til producentens specificerede moment. Trin-for-trin installationsvejledning Bor pilothullet: Brug den roterende hammerboremaskine til at lave et pilothul til den specificerede dybde. Rengør hullet: Rengør hullet grundigt med en børste og støvsug for at fjerne alt støv og snavs. Dette er afgørende for, at underskæringen kan dannes korrekt. Opret underskæringen: Indsæt det specialiserede underskæringsbor og betjen boret i henhold til producentens instruktioner for at skabe underskæringsprofilen. Rens hullet igen: Gentag rengøringsprocessen for at sikre, at der ikke er snavs tilbage fra underskæringsprocessen. Skru ankeret i: Indsæt det indskruede underskårne anker i det forberedte hul, og spænd det med en momentnøgle til den anbefalede øjebliksværdi. Når ankeret strammes, går dets design i indgreb med underskæringen, hvilket skaber den mekaniske sammenlåsning. Almindelige installationsfejl og hvordan man undgår dem Forkert hulrensning: Støv og snavs kan forhindre underskæringen i at danne ordentligt, hvilket reducerer ankerets belastningskapacitet betydeligt. Rengør altid hullet grundigt. Forkert borestørrelse eller -type: Brug af den forkerte borekrone eller undladelse af at bruge en underskæringsbit vil kompromittere ankerets ydeevne. Brug altid det producentspecifikke værktøj. Over- eller underspænding: Påføring af for meget eller for lidt drejningsmoment kan føre til ankerfejl. Brug en kalibreret momentnøgle og overhold de specificerede momentværdier. Indskruet underskæringsankerbelastningskapacitet og ydeevne Ydeevnen af indskruede underskårne ankre er en nøgleårsag til deres udbredte brug i kritiske applikationer. Statisk og dynamisk belastningskapacitet Indskruede underskårne ankre prale fremragende statisk belastningskapacitet , hvilket betyder, at de kan modstå betydelige konstante kræfter uden deformation eller fejl. Ydermere gør deres mekaniske interlock dem meget modstandsdygtige over for dynamiske belastninger , såsom vibrationer eller gentagne belastninger, hvor andre ankertyper kan svigte på grund af træthed. Den indskruet underskåret anker vindlastkapacitet er også en kritisk overvejelse til udendørs applikationer, især til facadesystemer og solpanelmontering, hvor de skal modstå betydelige løfte- og sidekræfter. Seismisk ydeevne En af de væsentligste fordele ved indskruede underskårne ankre er deres seismisk ydeevne . De er ofte designet og testet til at opfylde strenge krav til seismisk eftermontering og bruge i seismiske zoner . Deres evne til at modstå betydelig bevægelse og opretholde integritet under seismiske hændelser gør dem til et foretrukket valg til kritisk infrastruktur. Temperatur og miljøpåvirkning på ydeevne Miljøfaktorer kan påvirke ankerets ydeevne. Den indskruet underskåret anker brandmodstandsvurdering er en vigtig overvejelse i bygninger, hvor brandsikkerhed er i højsædet. Ankre lavet af kulstofstål vil miste styrke ved høje temperaturer, mens rustfrit stål giver bedre ydeevne under sådanne forhold. desuden indskruet underskåret anker korrosionsbestandighed er afgørende for langtidsholdbarhed, især i korrosive miljøer eller udendørs applikationer. Rustfri stålankre foretrækker generelt under sådanne forhold. Bedste applikationsscenarier Den overlegne ydeevne af indskruede underskårne ankre gør dem ideelle til en lang række krævende applikationer. Kraftige maskiner: Til forankring af tungt udstyr, der genererer vibrationer eller kræver ekstrem sikker fastgørelse. Overhead installatør: Deres pålidelige udtræksstyrke gør dem perfekte til ophængning af rør, kanaler eller andre elementer fra lofter. Seismiske zoner: Som nævnt gør deres seismiske modstand dem uvorderlige i områder, der er udsat for jordskælv. Indskruet underskæringsanker til facadesystemer: Deres evne til at håndtere betydelige belastninger og deres diskrete montering gør dem velegnede til sikring af arkitektoniske facader. Indskruet underskåret anker til montering af solpaneler: De giver robust og sikker fastgørelse til solcellepaneler, hvilket sikrer stabilitet mod vindløft og andre miljømæssige kræfter. Indskruet underskåret anker til stålkonstruktioner: De kan bruges til at forankre stålelementer til betonfundamenter eller andre betonkomponenter. Indskruet underskåret anker i præfabrikeret beton: Deres præcise installation og høje ydeevne gør dem velegnede til at fastgøre elementer i eller til præfabrikerede betonkomponenter. Hvordan vælger man det rigtige indskruningsunderskårne anker? Valg af det korrekte indskruede underskæringsanker er afgørende for sikkerheden og ydeevnen. Nøglevalgsfaktorer Diameter og længde: Disse af belastningskravene og tykkelsen af basismaterialet og det fastgjorte armatur. Materiale: Kulstofstål: Typisk galvaniseret eller zinkbelagt til korrosionsbeskyttelse, velegnet til tørre, indendørs miljøer. Rustfrit stål: Tilbyder overlegen indskruet underskåret anker korrosionsbestandighed , hvilket gør den ideel til udendørs, ætsende eller fugtige miljøer. Belastningskrav: Vælg altid et anker med en sikker arbejdsbelastningskapacitet, der overstiger de forventede statiske og dynamiske belastninger. Grundmateriale type: Sørg for, at ankeret er godkendt til brug i den specifikke beton- eller murværkstype, du arbejder med. Sådan bestemmer du kvalitet Se efter ankre, der opfylder anerkendte internationale standarder og certificeringer. Nøglecertificeringer omfatter: ETA (European Technical Assessment): Angiver overholdelse af europæiske standarder for byggeprodukter, ofte inklusive specifikke vurderinger for revnet beton og seismisk ydeevne. ICC-ES (International Code Council Evaluation Service): Giver dokumentation for, at et produkt overholder byggeregler i Nordamerika. Disse certificeringer sikrer, at ankeret har gennemgået strenge tests og opfylder specifikke præstationskriterier, hvilket giver dig tillid til dets kvalitet og pålidelighed.
