AZZ03 Stenbeklædning Fastgørelse af Z-beslag med nittet møtrik
AZZ03 Stenbeklædning Fastgørelse af Z-beslag med nittet møtrik
AZZ03 Stenbeklædning Fastgørelse af Z-beslag med nittet møtrik
AZZ03 Stenbeklædning Fastgørelse af Z-beslag med nittet møtrik
AZZ03 Stenbeklædning Fastgørelse af Z-beslag med nittet møtrik
AZZ03 Stenbeklædning Fastgørelse af Z-beslag med nittet møtrik
AZZ03 Stenbeklædning Fastgørelse af Z-beslag med nittet møtrik
AZZ03 Stenbeklædning Fastgørelse af Z-beslag med nittet møtrik
AZZ03 Stenbeklædning Fastgørelse af Z-beslag med nittet møtrik
AZZ03 Stenbeklædning Fastgørelse af Z-beslag med nittet møtrik

AZZ03 Stenbeklædning Fastgørelse af Z-beslag med nittet møtrik

● Materiale: Rustfrit stål 1.4301 [A2) & 1.4401 [A4] ● Ovenstående tabel er udarbejdet i henhold til LGA-testresultater ● De angivne belastninger er karakteristiske modstandsbelastninger ● Bolte leveres separat ● Max vindtryk: 350 N ● Testresultater er tilgængelige ved ordre
Få et tilbud
Tidligere：Tilpasset Z-anker i rustfrit stålNæste：Z Beslag Marmor Fastgørelse Clips Til Væg
  • parameter
  • Kontakt os

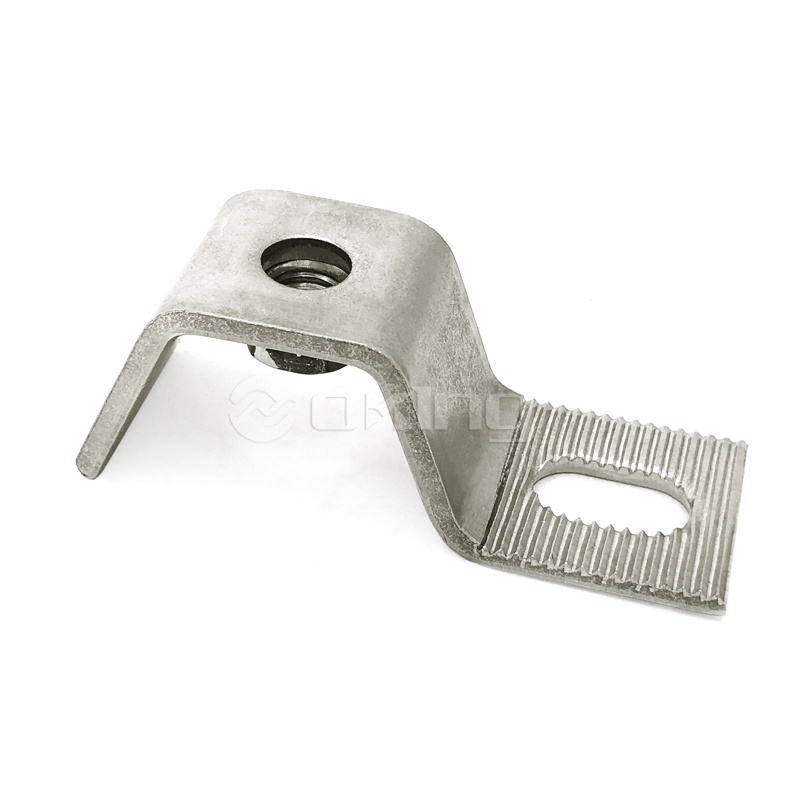

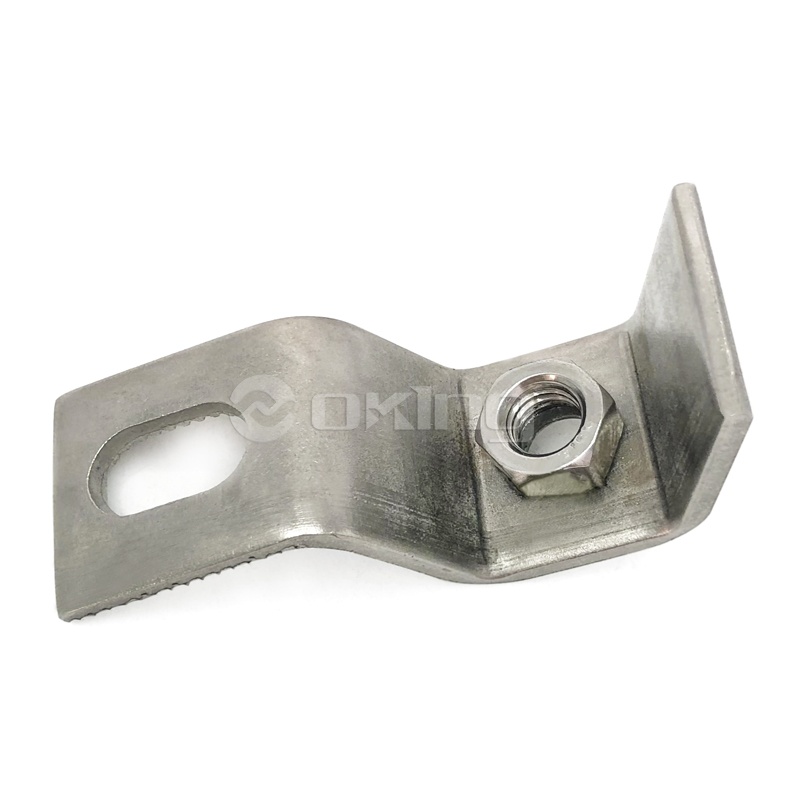

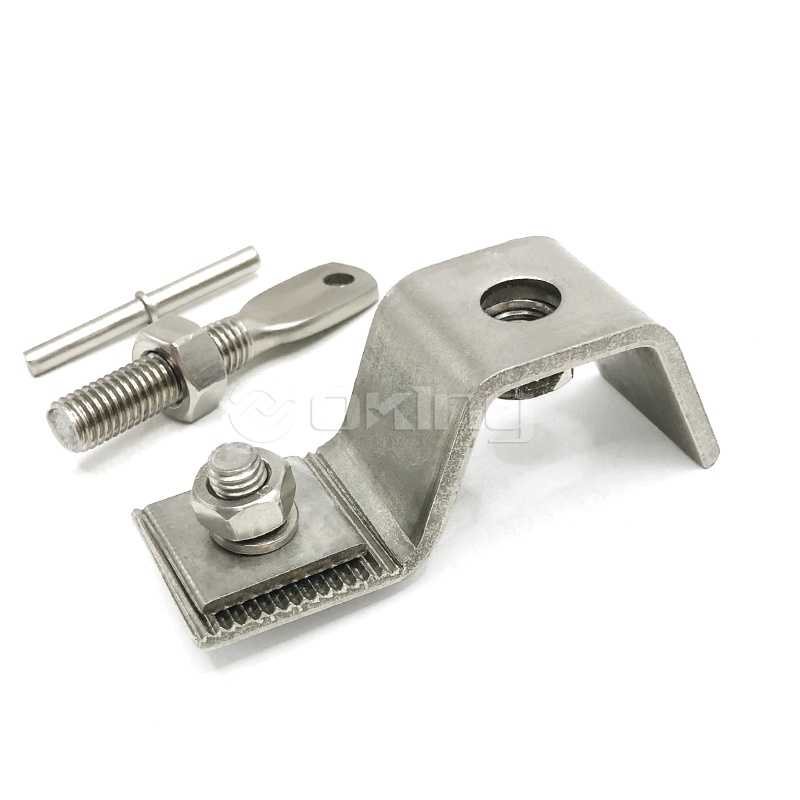

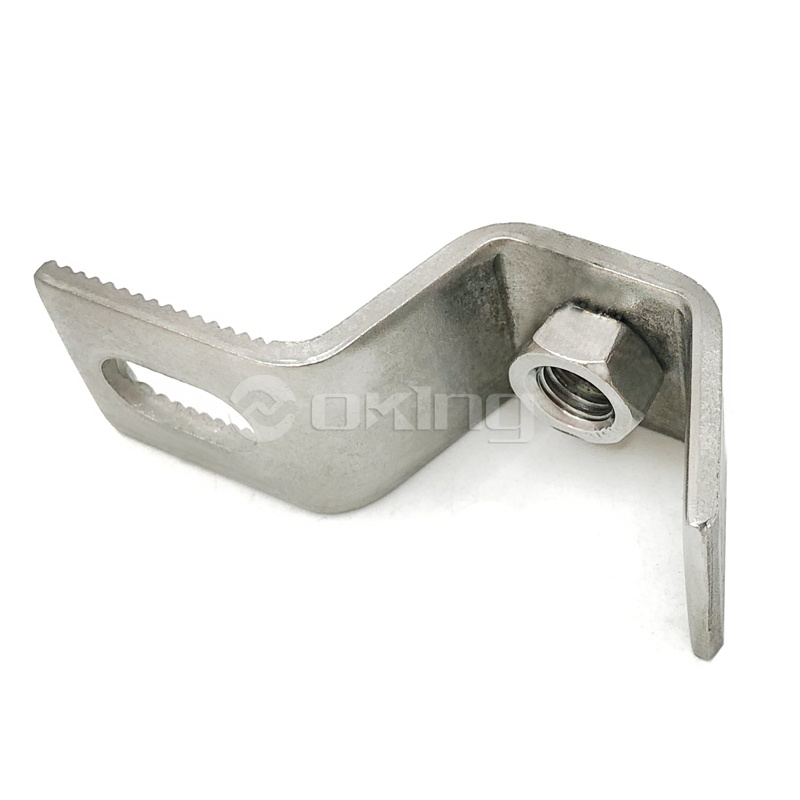

  • AZZ03 Z beslag med nittet møtrik til stenfikseringssystem

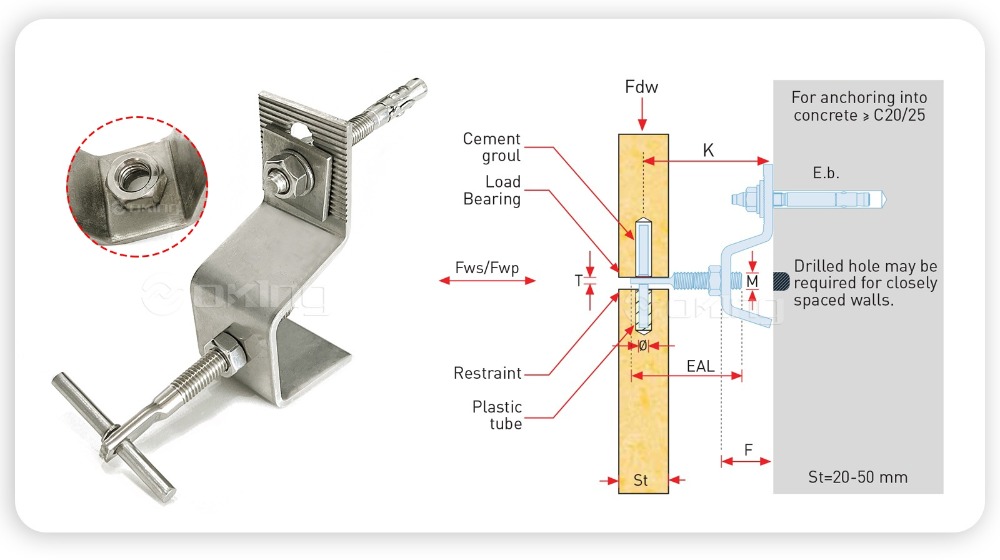

    ● Tekniske detaljer

    Produktkode Projektion

    Min.

    Projektion

    Maks.

    Projektion

    Død

    Indlæs

    Foriming

    Størrelse

    Vind-

    Tryk

    Vind-

    Sugning

    Udvidelse

    Bolt størrelse

    Pin

    Diameter

    Adj. Arm

    Metrisk størrelse

    Adj. Arm

    Flad tykkelse

    Adj. Arm

    Længde

    K (mm) K - (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b.(mm) ф (mm) M (mm) T (mm) EAL(mm)
    AZZ03-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ03-552 55 50 70 20 60
    AZZ03-752 75 60 90 40 70
    AZZ03-952 95 80 110 60 70
    AZZ03-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ03-753 75 60 90 40 60
    AZZ03-953 85 70 100 60 60
    AZZ03-1153 95 80 110 80 60
    AZZ03-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z3-754 75 60 90 20 80
    AZZ03- 954 95 80 110 40 80
    AZZ03-1154 115 100 130 60 80
    AZZ03-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ03-955 95 80 110 40 80
    AZZ03-1155 115 100 130 60 80
    AZZ03-1355 135 120 150 80 80

    Rustfrit stål 201 304 316 vinkel til fastgørelse af marmorbeklædning
    Fremspring mellem 45 og 135 mm
    Belaster op til 800N

    Velegnet til vandrette og lodrette samlinger

    Stentykkelser 20-50 mm

    Fastgøres på bærende vægge med ekspansionsbolte og på kanaler med sætskruer
    Materiale: 1.4571/1.4404/1.4401 (A4/AISI 316) eller 1.4301 (A2/AISI 304)

    ● Produktkodebeskrivelse
    AZZ03 - 45 2 A
    AZZ03: Type

    45: Projektion (mm)

    2: Egenbelastning (x10 kg)

    A: Form

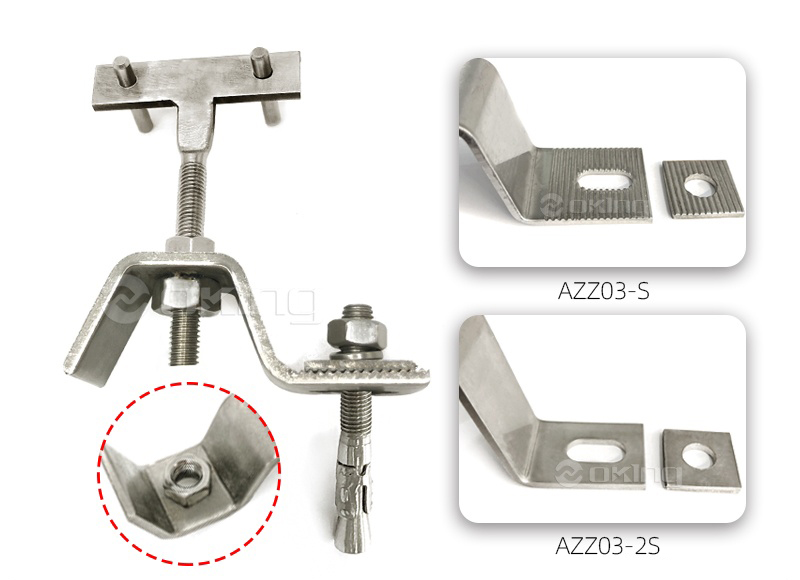

    AZZ03-S
    Type med nittet møtrik. Takket med takket skive.
    AZZ03-2S

    Type med nittet møtrik. Uden savtakning med almindelig skive.

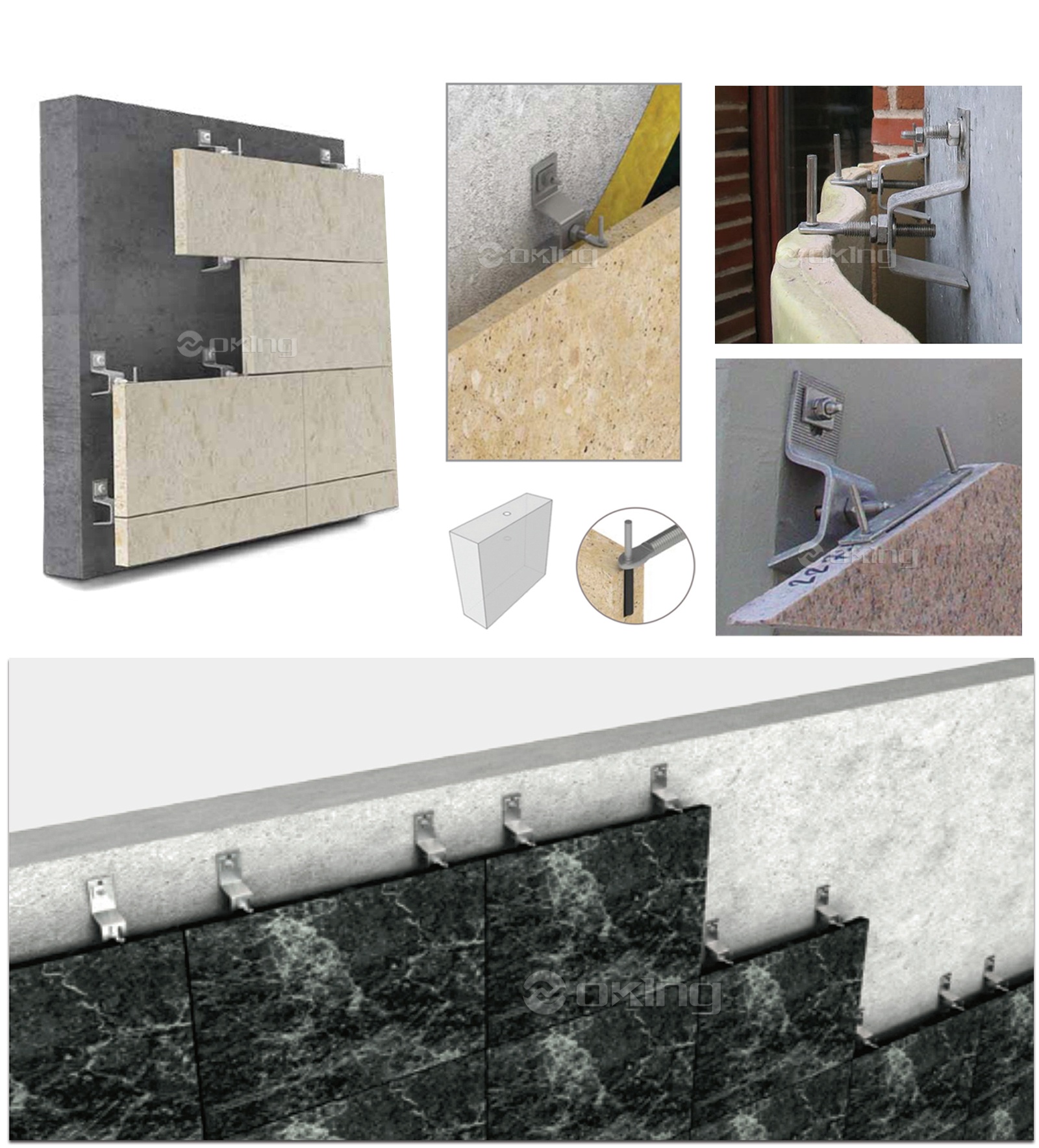

    ●Installation

    Montering ved vandrette samlinger                             Installation ved lodrette samlinger

    ●Anvendelse

    Anvendelseseksempler for boltankre Ankre er fastgjort til bærende vægge med ekspansionsbolte.

    For at fastgøre ankre på isolerede vægge skal isoleringen skæres først. Efter fastgørelse skal det udskårne isoleringsstykke sættes tilbage, og isoleringsdelene skal forsegles for at reducere kuldebrodannelse.

    Stenbeklædningsbeslag
    AZZ03 Stenbeklædning Fastgørelse af Z-beslag med nittet møtrik
    Integreret nittet møtrik design | Z-profil geometri | Tung stenstøtte
    AISI 304 / 316L Nittemøtrik M6-M12 Belastning op til 18 kN Formonteret
    ✦
    AZZ03 Z beslag
    Med nittet møtrik · Formonteret
    ◈

    AZZ03 stenbeklædning fikserende Z-beslag med nittet møtrik er en formonteret støttekomponent, der er specielt designet til tunge stenbeklædningssystemer. Z-profilens geometri giver mulighed for forskudt montering, hvilket gør det muligt at placere stenpaneler i en kontrolleret afstand fra bygningens underlag. Den integrerede nittemøtrik er fabriksinstalleret på beslaget, hvilket eliminerer behovet for separat møtrikplacering under installationen og reducerer monteringstiden på stedet. Den nittede møtrik giver en fast gevindforbindelse til panelfastgørelsesbolte, hvilket sikrer ensartet drejningsmoment og forhindrer møtrikkens rotation under tilspænding. Fremstillet af rustfrit stål AISI 304 eller 316L, giver beslaget fuld korrosionsbestandighed til både indvendige og udvendige applikationer. Z-formen inkorporerer en forstærkende bane, der modstår bøjnings- og vridningskræfter fra vindbelastninger og paneldødbelastninger. Beslaget fås med forskellige benlængder og materialetykkelser for at imødekomme specifikke projektkrav.

    Kernefordele
    Integreret nittet møtrik Fabriksinstalleret møtrik eliminerer separat møtrikplacering under installationen. Reducerer monteringstiden på stedet og sikrer ensartet drejningsmomentpåføring.
    Fangstrådssikkerhed Nittemøtrik forhindrer rotation under bolttilspænding. Opretholder klemmebelastningen under vibrationer og termisk cykling uden at løsne sig.
    Tung stenkapacitet Forstærket Z-profil understøtter stenplader op til 18 kN pr. beslag. Knudefrit design giver en kompakt profil, samtidig med at styrken bevares.
    Formonteret delivery Beslag og møtrik leveres som en enkelt enhed. Reducerer komponenthåndtering og eliminerer risikoen for mistede fastgørelseselementer på stedet.
    Produktegenskaber
    ◈ Profiltype Z-profil med forstærket væv
    ◈ Nittemøtrik størrelse M6 · M8 · M10 · M12 (tilgængelige specialstørrelser)
    ◈ Materiale tykkelse 3,0 · 4,0 · 5,0 · 6,0 · 8,0 mm
    ◈ Benlængde 80 · 100 · 120 · 150 · 200 mm (lige eller ulige)
    ◈ Rustfri kvalitet AISI 304 · AISI 316L
    ◈ Overflade finish Satin · Poleret · Perleblæst · Syltet
    Reference for belastningskapacitet
    M8 nittet møtrik (4 mm beslag)
    8,5 kN
    M10 nittet møtrik (5 mm beslag)
    14,0 kN
    M12 nittet møtrik (6 mm beslag)
    18,5 kN
    M10 nittet møtrik (316L, 5 mm)
    15,5 kN
    Applikationsscenarier
    Højhusfacader med marmor-, granit- eller kalkstensbeklædningspaneler
    Ventilerede regnskærmssystemer, der kræver forskudt montering til isoleringshulrum
    Erhvervs- og institutionsbygninger med naturstensfiner
    Renoveringsprojekter, hvor eksisterende stenbeklædning udskiftes eller opgraderes
    Kystarkitektur, der kræver 316L rustfrit stål korrosionsbeskyttelse
    ◊
    Påføring af stenbeklædning
    Marmor · Granit · Kalksten
    Installations- og tekniske noter
    Nittet møtrik drejningsmoment Maksimalt drejningsmoment for nittet møtrik: M8 18 Nm, M10 35 Nm, M12 55 Nm. Overskrid ikke det specificerede drejningsmoment for at undgå rotation af møtrikken eller afisolering af gevind.
    Substrat interface Beslagfastgørelse til beton- eller stålunderlag ved hjælp af ekspansionsankre eller gennemgående bolte. Minimum underlagsstyrke C20/25 til betonapplikationer.
    Panel fastgørelse Stenpanel fastgjort gennem den nittede møtrik ved hjælp af rustfri stålbolte. Påfør anti-seize-blanding for at forhindre, at rustfri ståltråde gnaver.
    Termisk overnatning Slidsede huller i beslaget giver ±6 mm bevægelse i hver retning. For paneler over 1800 mm kræves yderligere bevægelsessamlinger.
    Ofte stillede spørgsmål
    ▸ Hvad er fordelen ved den nitte møtrik frem for en standard møtrik og skive?
    Den nitte møtrik er permanent fastgjort til beslaget, hvilket eliminerer behovet for separat møtrikplacering under installationen. Dette forhindrer møtrikken i at rotere eller falde under bolttilspænding, hvilket sikrer ensartet drejningsmoment. Den nittede forbindelse giver også et mere sikkert ankerpunkt, der modstår vibrationsinduceret løsning over tid. For stenbeklædningssystemer betyder dette forbedret langsigtet panelsikkerhed og reducerede vedligeholdelseskrav.
    ▸ Hvordan monteres den nitte møtrik på beslaget?
    Den nittede møtrik er fabriksinstalleret ved hjælp af en hydraulisk nitteproces. Møtrikhuset indsættes gennem et præcisionsudstanset hul i beslaget og deformeres under kontrolleret tryk for at skabe en permanent mekanisk lås. Denne proces udføres på Jiangsu Aozheng Metal Products Co., Ltd.s produktionsanlæg, hvilket sikrer ensartet kvalitet og justering. Der kræves ingen nitning på stedet.
    ▸ Hvilke stenpanelvægte kan AZZ03 understøtte?
    AZZ03 understøtter stenpaneler op til 18 kN pr. beslag afhængigt af nittemøtrikkens størrelse og materialetykkelse. For et typisk 1200 x 600 x 30 mm granitpanel, der vejer ca. 60 kg, giver fire M10-beslag en sikkerhedsfaktor på over 5,0. Jiangsu Aozheng Metal Products Co., Ltd. leverer strukturelle beregninger og belastningscertifikater for hver projektspecifikation. Virksomheden har leveret AZZ03-beslag til stenfacadeprojekter i hele USA, Tyskland, Australien, Canada og Mellemøsten.
    ▸ Kan beslaget bruges med både lodrette og vandrette stenpladeorienteringer?
    Ja. Z-profilen giver støtte i begge retninger. Ved lodrette paneler monteres beslaget direkte på underlaget. Ved vandrette panelforløb kan beslaget drejes 90 grader eller bruges med yderligere støttevinkler. Den nittede møtrik kan tilpasses til forskellige panelhuller. Jiangsu Aozheng Metal Products Co., Ltd. tilbyder teknisk support til at optimere beslagkonfigurationen til specifikke panellayouts.
    EN 1090-1 Udførelsesklasse 3 ◈ ISO 9001:2015 ◈ Nittet nøddefanger ◈ 2.000 tons årligt ◈ Eksporteret til 40 lande
