Undercut Anker Til Natur Stenplader

Undercut Anchor For Nature Stone Slabs - Pålidelige Facademonteringsløsninger

Denne side giver detaljerede specifikationer for vores Undercut Anchor-system, en professionel løsning til sikker og skjult installation af naturstensfacadepaneler. Dette system er konstrueret til at imødekomme de strenge krav til moderne arkitektonisk design, og tilbyder en holdbar og æstetisk tiltalende finish til en række byggeprojekter.

Produktegenskaber og tekniske fordele

• Skjult installation: Det underskårne design giver mulighed for et helt skjult fastgørelsessystem, der bevarer den æstetiske integritet af naturstensfacaden. Dette er en nøglefunktion til projekter, der kræver et rent, sømløst udseende.
• Høj belastningsbærende kapacitet: Disse ankre er udviklet til overlegen udtræksmodstog og giver enestående sikkerhed og stabilitet til tunge stenbeklædningspaneler. Bæreevnen er en kritisk faktor for facadeteknik og sikkerhed.
• Justerbar montering: Vores system omfatter komponenter til tredimensionel justerbarhed, hvilket muliggør præcis justering og nivellering af stenplader under installationen. Denne funktion forenkler byggeprocessen og sikrer en perfekt facadejustering.
• Korrosionsbestogighed: Fremstillet af højkvalitets rustfrit stål (A2/A4) tilbyder ankrene fremragende modstandsdygtighed over for miljøfaktorer, herunder fugt og ætsende midler. Dette sikrer langtidsholdbarhed og er afgørende for udvendige vægbeklædningssystemer .

Produktbeskrivelse

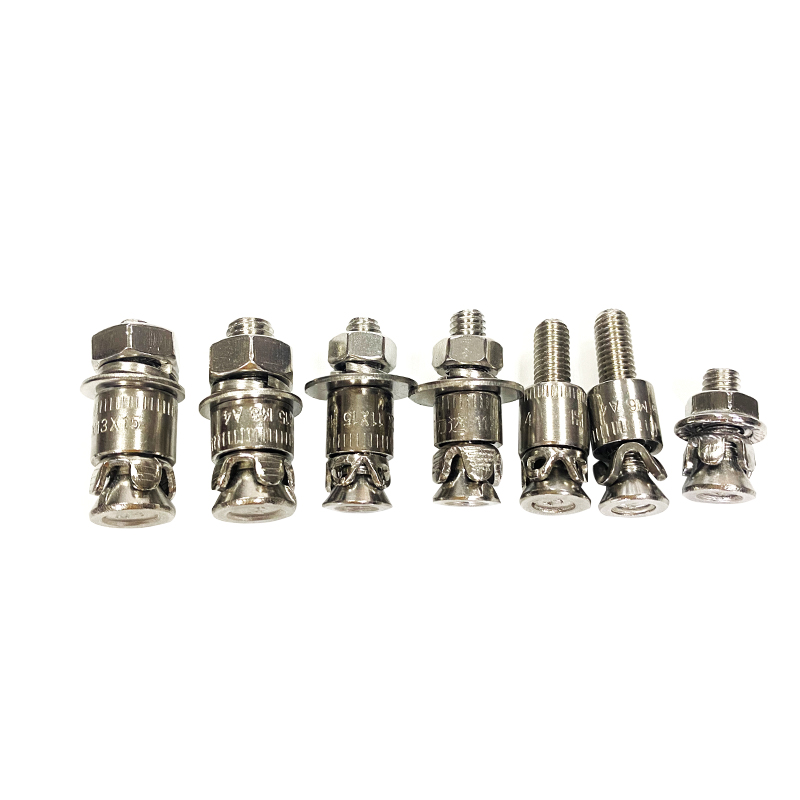

Undercut Anchor-systemet er et specialiseret mekanisk anker, der er specielt designet til sikker og spændingsfri fastgørelse af naturstensplader til en understøttende underkonstruktion. Dette system fungerer efter princippet om et underskåret borehul, som skaber en låseforbindelse inden i stenpanelet. Denne metode giver en pålidelig, ikke-ekspanderende og spændingsfri fastgørelse, afgørende for at forhindre spændingsrevner i stenen. Denne løsning er meget udbredt i arkitektoniske facadeprojekter, hvor skjulte facadefastgørelsessystemer er en designforudsætning.

Fremstillet efter strenge industristandarder gennemgår vores underskårne ankre streng kvalitetskontrol for at sikre ensartet ydeevne. Brugen af førsteklasses rustfrit stål kombineret med præcisionsteknik garanterer et produkt, der opfylder internationale standarder for facadesikring og lang levetid. Dette produkt er ideelt til professionelle installatører, der søger pålidelig marmorbeklædningsankre and granitpanelfikseringer .

Tekniske specifikationer

Applikationsfelter

Dette produkt er konstrueret til brug i en række industrielle og arkitektoniske scenarier, herunder men ikke begrænset til:

• Udvendige facadesystemer: Ideel til sikring af natursten regnskærmsfacader på højhuse og erhvervsbygninger. Dette omfatter travertin facadeinstallation and kalkstensbeklædning installation .
• Indvendig vægbeklædning: Velegnet til montering af tunge stenpaneler i indvendige rum som lobbyer og udstillingslokaler, hvor der ønskes en sofistikeret, sømløs finish.
• Arkitektoniske Retrofits: Anvendes ved renovering af eksisterende bygninger til opgradering af facaden med nye stenbeklædningspaneler.

FAQ

Hvordan adskiller underskårne ankre sig fra traditionelle stenbeklædningsankre?

Underskårne ankre skaber en mekanisk sammenlåsning ved at udvide sig til et forboret, konisk hul i stenen, hvilket giver en sikker, ikke-ekspanderende forbindelse, der er uafhængig af stenens trækstyrke. I modsætning hertil er mange traditionelle ankre afhængige af en ekspanderende friktionspasning, som kan belaste stenen og øge risikoen for revner. Underskæringsmetoden er yderst effektiv til skjult fastgørelse og overlegen belastningsfordeling, hvilket gør den til det foretrukne valg til high-end naturstensfacadesystemer .

Hvilke typer natursten er kompatible med dette system?

Vores Undercut Anchor-system er designet til kompatibilitet med en bred vifte af tætte, hårde naturstensmaterialer, herunder granit, marmor, travertin og kalksten. Valget af den passende ankerstørrelse og installationsteknik afhænger af den specifikke stens egenskaber og tykkelse. Vi anbefaler at konsultere det tekniske datablad og udføre foreløbige udtrækstests for at sikre optimal ydeevne for din specifikke stentype.

Hvad er den typiske bæreevne for et underskåret anker?

Bæreevnen bestemmes af flere faktorer, herunder ankerstørrelsen, typen og tykkelsen af naturstenspladen og kvaliteten af installationen. For eksempel vil et større anker give en højere kapacitet. Vores tekniske specifikationsark giver detaljerede træk- og forskydningsstyrkeværdier for hver ankerstørrelse under standardforhold. Disse ankre er specielt designet til at opfylde de strenge sikkerhedskrav til udvendige beklædningsfikseringssystemer og byggekoder.

Fordele ved installation med underskårne ankre

1. to gange den ultimative belastningskapacitet (min.)

2. anker kan placeres hvor som helst på overfladen

3. The panel kan være statisk optimeret

4. nedre panelbøjningsmomenter

5. højere sikkerhedsfaktorer

6. ingen synlige fastgørelseselementer (i samlingen)

På grund af den produktionsmetode, der anvendes til fremstilling af naturstenpaneler (portsav), er tykkelsestolerancer på flere millimeter normale. Stand-off fikseringen kan dog udjævne de forskellige paneltykkelser.

Brugen af drop-in ankeret til stand-off fiksering tilbyder en løsning til nivellering af disse tykkelsestolerancer. Den konstante resterende vægtykkelse (RWD) (dimension fra bunden af borehullet til paneloverfladen)

og den konstante samlede længde af ankeret giver en vis afstand. De forskellige paneltykkelser til

forskellige mellemrumsbredder på bagsiden af panelet mellem afstandsmøtrikken og bagsiden af panelet.

De angivne fikseringstykkelser er baseret på brugen af en selvlåsende møtrik i overensstemmelse med DIN 985, en almindelig skive i overensstemmelse med DIN125 og det nødvendige gevindfremspring. Begge komponenter leveres ikke sammen med ankeret, men kan bestilles supplerende.

Hvis der ikke anvendes selvlåsende møtrikker, kræves en anden passende møtriklåseanordning. De forskellige fikseringstykkelser kan i hvert enkelt tilfælde beregnes ud fra ankerets boltlængde.

Den angivne mindste paneltykkelse er baseret på installationsmetoden eller ankertypen. Nationale regler er altid afgørende og skal overholdes.
